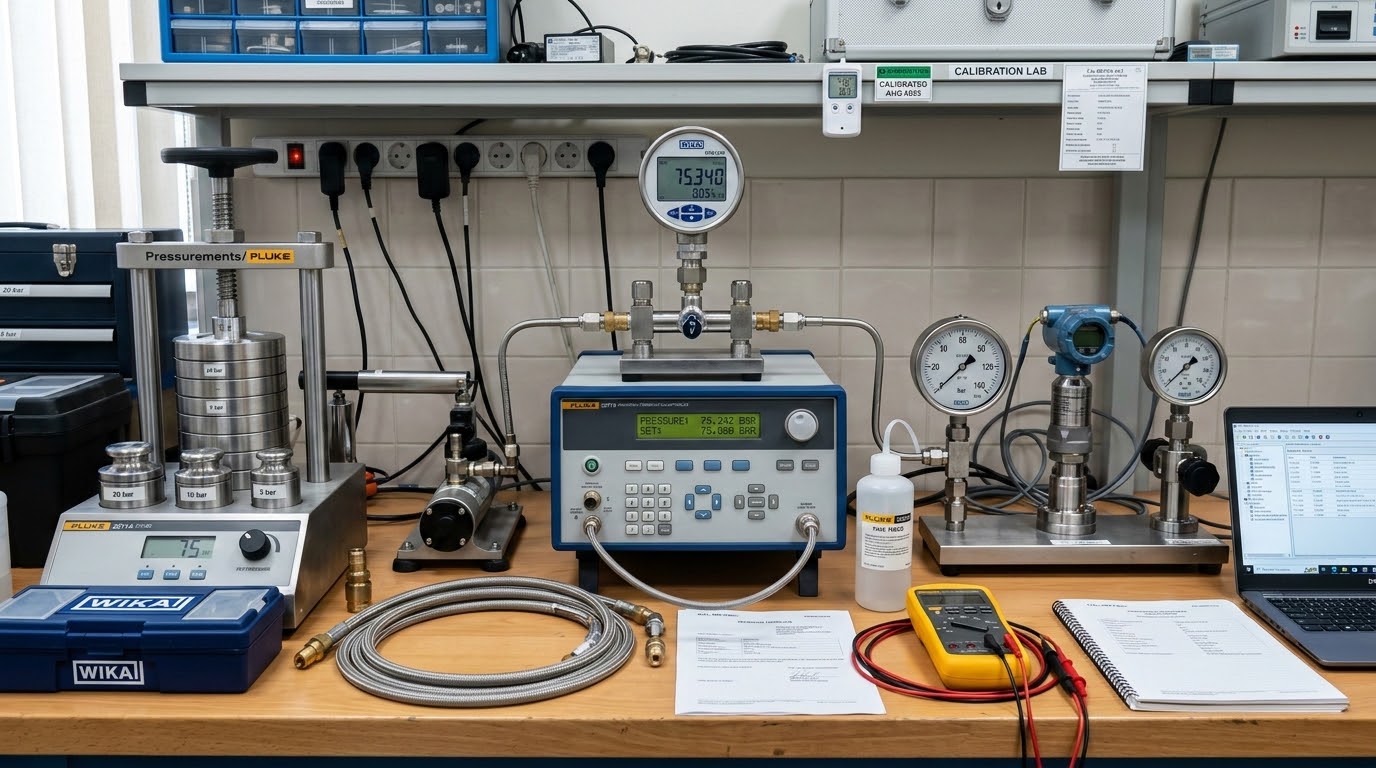

Основные принципы поверки манометров и датчиков давления
Поверка манометров и датчиков давления представляет собой процесс проверки их параметров измерения в сопоставлении с установленными эталонами. В метрологии поверка обеспечивает доказательство соответствия отображаемых значений заданной точности, закреплённой в нормативной документации. Объект поверки — прибор, который применяется для контроля давлений в технологических системах; для манометров это устройство отображения давления, для датчиков — система преобразования давления в электрический сигнал. В цепочке поверки используются эталонные источники давления и средства проверки, обеспечивающие связь между измеряемым значением и первичным стандартом https://metrolog.group/.
Основные факторы, влияющие на точность поверки, включают стабильность источника давления, температурную стабильность среды, качество калибровки измерительных цепей и характеристики самого оборудования. При поверке применяются калибраторы давления, манометрические мосты и стенды, которые позволяют осуществлять последовательные сравнительные измерения и оценивать погрешности по установленной методике. Эталонное давление задаётся первичным стандартом, а результат поверки зависит от соблюдения условий калибровки, регистрации параметров среды и документирования процедуры.
| Оборудование | Назначение | Диапазон давлений | Особенности |
|---|---|---|---|
| Калибратор давления | Задаёт эталонное давление | 0–100 бар | Высокая термостабильность, калибровка по первичным стандартам |
| Манометрический мост | Сравнение эталонного и измеряемого давлений | 0–60 бар | Низкая собственная погрешность, возможность переноса калибровки |
| Стенд поверки | Место проведения поверки и развязка оборудования | — | Контроль окружающей среды и фиксация условий испытаний |
«Точность поверки зависит от согласованности калибровочного оборудования и стабильности условий выполнения процедуры, включая температуру и давление в тестовой системе».
Что входит в процесс поверки
- Определение объекта поверки: характеристики манометра или датчика давления, диапазон и класс точности.
- Подбор калибраторов и мостов в соответствии с диапазоном измеряемого давления.
- Подготовка стенда: настройка источника давления, проверка электропитания и климат-контроля.
- Выполнение поверки: установка эталонного давления, сравнение с показаниями прибора и фиксация результатов.
- Обработка данных: расчёт погрешности, оценка соответствия требуемому классу точности, формирование протокола.
Как работают калибраторы и манометрические мосты
Калибратор давления задаёт эталонное давление с высокой точностью и стабильностью, что обеспечивает точку опоры для поверки. Эталонное давление может задаваться посредством поршневых схем или гидравлических источников, опирающихся на первичные стандарты. В процессе поверки важна температурная компенсация и минимизация дрейфа калибратора, поскольку изменение температуры влияет на величину давления и характеристики материалов.
Манометрический мост обеспечивает сравнение эталонного давления с датчиком или манометром на тестируемом устройстве. В мостах применяются схемы, позволяющие компенсировать собственную погрешность источника и измерительных цепей. Такой подход обеспечивает более надёжную оценку погрешности поверки, особенно в диапазонах близких к нижним и верхним границам измерения. В сочетании со стендом поверки это позволяет проводить многоступенчатые проверки и фиксировать временную зависимость измерений.
Типы метрологического оборудования для поверки
Калибраторы давления
Калибраторы давления подразделяются по устройству формирования эталона: поршневые, электронные и гидравлические образцы. Их характеристики включают диапазон давления, стабилизацию источника и разрешение измерения. Погрешности калибраторов обычно выражаются в долях процента, зависящих от температуры и времени стабилизации. Для манометров с диапазоном 0–60 бар чаще выбирают калибраторы с низкой температурной зависимостью и возможностью калибровки по нескольким точкам.
- Механические калибраторы с поршнем обеспечивают линейную зависимость давления от усилия.
- Электронные калибраторы фиксируют цифровые значения и позволяют автоматическую регистрацию результатов.
- Гидравлические калибраторы применяют жидкости как рабочее тело для плавной стабилизации давления.
Манометрические мосты и стенды
Манометрический мост используется для передачи эталонного давления в тестовую цепь и для сравнения. Такие мосты обычно обеспечивают короткие переходные процессы и минимальные собственные погрешности, что критично при поверке датчиков, преобразующих давление в электрический сигнал. Стенды поверки объединяют источники давления, мосты и измерительные каналы в единую конфигурацию, применимую для серийной поверки и документирования результатов.
Нормативная база и требования к поверке
Методики и стандарты
Методики поверки определяют порядок проведения измерений, расчёт погрешностей и требования к точности. В рамках методик применяются принципы повторяемости, воспроизводимости и трейсебилити к первичным стандартам. В поверке учитываются характеристики приборов, включая диапазон и точность, а также особенности среды, к которой относится изделие. Для надёжной оценки используемых параметров применяются методики выражения неопределённости измерений согласно принятым в метрологии подходам.
Документация и запись результатов
Документация по поверке должна содержать протокол поверки, данные об условиях испытаний, параметры калибровочного оборудования, идентификацию исследуемого прибора и результаты измерений. В протокол включаются вычисления погрешностей, расчётные значения неопределённости и выводы о соответствии требованиям. Архивирование документов обеспечивает прослеживаемость и возможность повторной поверки в будущем, включая даты, номера сертификационных протоколов и идентификаторы эксплуатационных средств.
Практические аспекты организации поверки
Планирование, безопасность и обслуживание
Организация поверки требует предварительного планирования, включая выбор оборудования под диапазон тестирования, график поверок и распределение ответственности. Важны требования к безопасности, особенно в отношении работы с давлением и электрическими цепями. Обслуживание включает проверку целостности кабелей, калибраторов и мостов, регулярную очистку и калибровку, а также контроль климатических условий в помещении поверки. Климат-контроль, надёжное электропитание и защита от вибраций снижают риски долговременного дрейфа и повышают воспроизводимость результатов.
